北京五棵松冰上運動中心是世界上單體面積最大的被動式超低能耗體育建筑，其外觀采用幾何線條組成五彩“冰菱花”，內部則充滿綠色科技。該建筑的格柵幕墻不僅具有美感，還能遮陽和節能;其二氧化碳跨臨界直冷制冰系統與傳統制冷方式相比可節約40%以上的綜合能耗;光伏發電系統每年可產生約70萬千瓦時的清潔電力，滿足部分用電需求，進一步降低能耗。
項目介紹
五棵松冰上運動中心位于北京市海淀區五棵松橋東北角，毗鄰西翠路和復興路。作為2022年冬季奧運會冰球比賽的熱身館及訓練館，該中心設有標準的比賽冰球場和訓練場，并提供比賽配套服務、體育文化互動體驗等多種功能。該建筑的總占地面積為39141.31平方米，包括地上2層和地下2層。地下部分采用框架剪力墻結構，地上部分則采用鋼桁架結構。

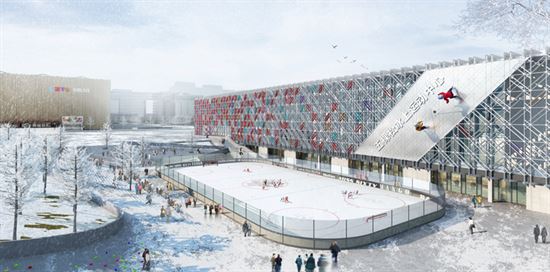

項目效果圖
本項目是2018年第一批專家審批通過的北京市超低能耗建筑示范項目，并于2022年4月21日通過現場驗收。本項目是世界首個大型被動式超低能耗體育建筑，項目同時獲得了綠色建筑三星設計標識。
五棵松冰上運動中心由原北京市設計院院長、著名藝術家朱小地擔綱方案設計，北京清華同衡規劃設計研究院綠色建筑與節能研究所提供超低能耗建筑全過程咨詢服務，還有國內外眾多知名專項設計機構傾力加盟。

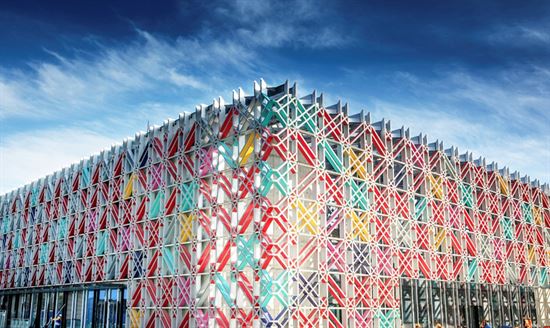

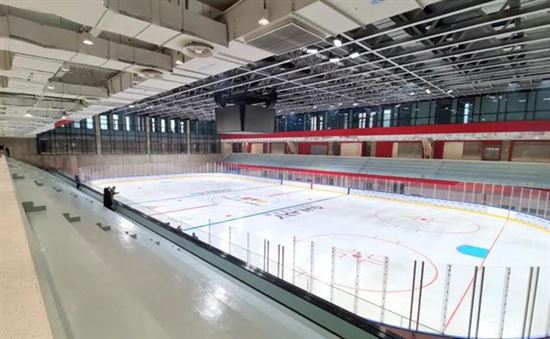

項目實景圖
主要技術
該項目采用大量創新的特殊節點設計，如直立鎖邊屋面保溫和氣密性設計、清水混凝土建筑保溫節點設計、非透明玻璃幕墻保溫設計等，首次大面積采用傳熱系數低于1.0的高性能玻璃幕墻;并采用磁懸浮冷水機組，STP真空絕熱保溫板替代傳統保溫材料，二氧化碳制冰機組替代傳統氟利昂制冰機組，冰場采用溶液除濕機組替代傳統的電熱轉輪除濕等創新技術。

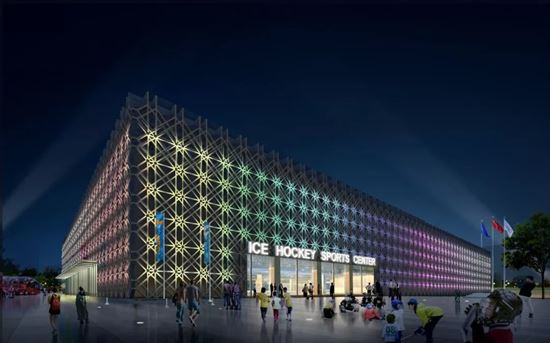

冰上運動中心外立面夜景效果圖
本項目通過被動式建筑優化設計，控制體形系數僅為0.1，平均窗墻比為0.56，并在建筑立面設置遮陽格柵，有效減小夏季太陽輻射得熱;建筑內部多為開敞空間，立面增加開窗面積，室內通風效果良好;通過透光幕墻、下沉廣場的方式有效改善地上及地下主要功能房間的自然采光效果。
建筑采用高性能圍護結構，外墻采用高性能真空絕熱板，屋面采用玻璃棉、真空絕熱板，玻璃幕墻玻璃采用low-e三玻兩中空中間充氬氣的構造做法，嚴格隔絕冷熱橋，立面設置格柵遮陽，上人室外庭院南側玻璃幕墻采用智能液晶超透調光膜，關鍵部品參數滿足北京市超低能耗建筑示范項目的要求。

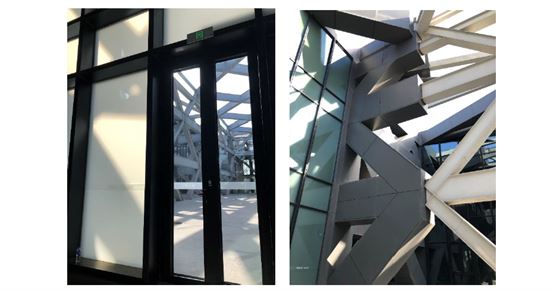

被動門與高性能幕墻與斷熱橋措施

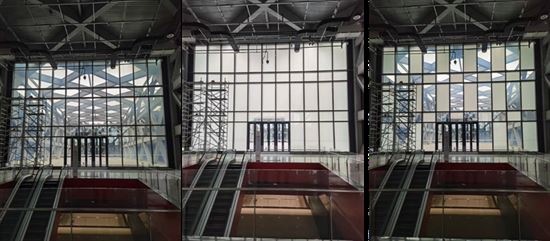

智能液晶超透調光膜
夏季空調冷源采用水冷磁懸浮變頻離心冷水機組，冬季采暖熱源為市政熱力，室內采用定風量全空氣系統設置轉輪式全熱回收，新風機組采用板翅式全熱回收，輸配系統采用高性能變頻風機和水泵。采用溶液除濕替代傳統轉輪除濕。

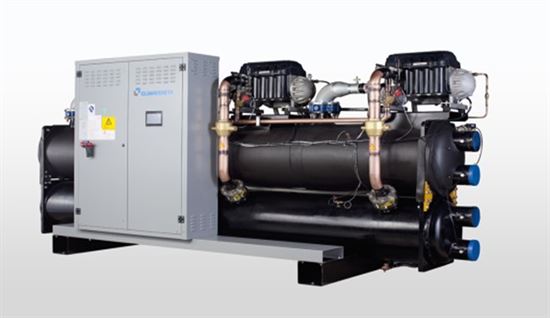

水冷磁懸浮變頻離心冷水機組
本項目制冰冷源機組采用最環保的二氧化碳作為制冷劑，機組在制冰的同時，可高效回收制冰機組的余熱(可以直接制取60~65℃的熱水)用于供熱，余熱回收效率≥75%。系統由CO2跨臨界循環機組、氣體冷卻器、桶泵、制冷盤管等部分組成。CO2跨臨界直冷制冰熱回收利用率高;冰面溫度更均衡;對大氣層沒有傷害性。
五棵松冰上運動中心的照明系統采用LED燈具，嚴格控制照明功率密度，功率密度均達到國家有關標準規定的目標值。該建筑還采用了智能照明系統統一管理 。
